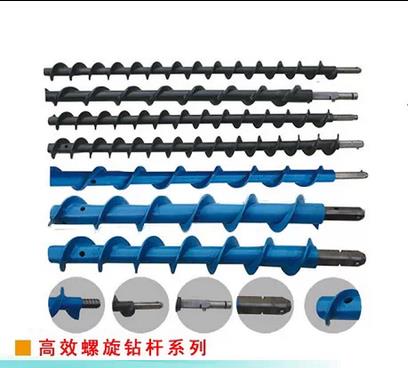

高效螺旋鉆桿在吸取德國先進生產工藝的基礎上，融合我公司的最新研究成果研制而成。高效螺旋鉆桿主要與便攜式或手持式鉆機配套使用，廣泛應用于煤層及近煤層地質條件下的探水探瓦斯的鉆孔施工，分為通水型和不通水型。
【規格】Ф28 Ф30 Ф32 Ф38 Ф40 Ф42 Ф43 Ф69 Ф72 Ф74 Ф75 Ф76 Ф82 Ф89 Ф98 Ф113 Ф118
【特點】鉆桿的重量輕、連接迅速，排渣速度快，大大提高了工作效率。
【材質】鉆桿桿體采用高壓無縫合金鋼管，螺旋葉片選用高耐磨T型鋼帶，經預應力纏繞焊接而成。 鉆桿接頭選用優質中碳合金鋼經真空調質處理，高壓成型
【連接】采用四方或六方的快速連接方式，使用時由彈簧銷自動鎖合，配備U型或半環型防脫銷，使鉆桿的扭矩達到狀態。
規格型號 | 生產工藝 | 鏈接形式 | ||
直徑 | 長度 | 螺紋形式 | ||
Φ40 | 1000mm | F14 | 摩擦焊接 | 公母連接 |
Φ43 | 1000mm | 四方鏈接 | 點焊加固 | 公母連接 |
Φ69 | 1000mm | 四方連接 F18 | 點焊加固 | 公母連接 |
Φ69 | 1000mm | 四方連接 F24 | 點焊加固 | 公母連接 |
Φ69 | 1000mm | 四方連接 F18 | 點焊加固 | 公母連接 |
Φ69 | 1000mm | F18 | 摩擦焊接 | 公母連接 |
Φ72 | 1000mm | 四方連接 F24 | 點焊加固 | 公母連接 |
Φ72 | 1000mm | F24 | 摩擦焊接 | 公母連接 |
Φ74 | 1000mm | 四方連接 F24 | 點焊加固 | 公母連接 |
Φ76 | 1000mm | 四方連接 F30 | 點焊加固 | 公母連接 |
Φ76 | 1000mm | 四方連接 F24 | 點焊加固 | 公母連接 |
Φ89 | 1000mm | 四方連接 F32 | 點焊加固 | 公母連接 |
Φ89 | 500mm | 四方連接 F30 | 點焊加固 | 公母連接 |
序號 | 螺旋直徑 | 桿體直徑 | 長度 | 接頭尺寸 | 理論扭矩（N.m） | |
1 | Ф28 | Ф18 | 500～3000 | F12×4 8 | 150～200 | 四方連接 |
2 | Ф30 | Ф18 | 500～3000 | F12×4 8 | 150～200 | 四方連接 |
3 | Ф32 | Ф18 | 500～3000 | F12×4 8 | 150～200 | 四方連接 |
4 | Ф38 | Ф21 | 500～3000 | F14×50/80 | 100～350 | 四方連接 |
5 | Ф40 | Ф21~22 | 500～3000 | F14×50/80 | 100～350 | 四方連接 |
6 | Ф42 | Ф22 | 500～3000 | F13×80 | 200～350 | 四方連接 |
7 | Ф69 | Ф25～27 | 500～3000 | F18×60/85 | 250～350 | 四方連接 |
8 | Ф69 | Ф25～27 | 500～3000 | B20×90 | 350～450 | 六方連接 |
9 | Ф75 | Ф32～42 | 500～3000 | F24×85 | 350～450 | 四方連接 |
10 | Ф89 | Ф32～50 | 500～3000 | F26×45/90 | 350～450 | 四方連接 |
11 | Φ98 | Φ73 | 500～3000 | B45×100 | 10000～12000 | 六方連接 |
12 | Φ113 | Φ63～73 | 500～3000 | B45×100 | 8000～12000 | 六方連接 |
